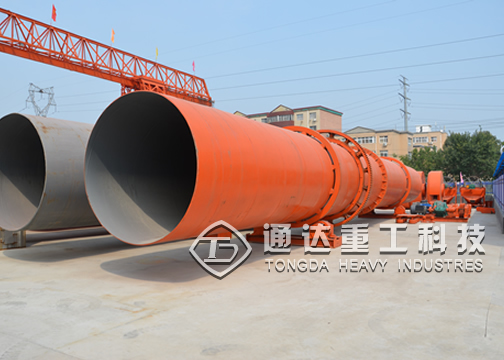

滾筒烘干機是傳統干燥設備,設備運轉可靠,操作彈性大、適應性強、處理能力大,廣泛應用于冶金、建材、化工、洗煤、化肥、礦石、沙、粘土、高嶺土、糖等領域,直徑:Φ1000-Φ4000,長度視干燥要求確定。 在滾筒烘干機的中心可以避免增加打散機構,進入干燥筒體內的濕物料被轉筒壁上的抄板反復抄起、拋落,在下落的過程中被打散裝置破碎成為細小顆粒,比面積大 幅度增加,與熱風充分接觸、干燥。
滾筒烘干機揚料板分布及角度設計合理,性能可靠,因而熱能利用率高,干燥均勻。
滾筒烘干機設備采用調心式拖輪結構,拖輪與滾圈的配合好,大大降低了磨損及動力消耗。
該設備中專門設計的擋輪結構,大大降低了由于設備傾斜工作所帶來的水平推力?惯^載能力強,筒體運行平穩,可靠性高。
干燥機具有耐高溫的特點,能夠使用高溫熱風對物料進行快速干燥。可擴展能力強,設計考慮了生產余量。
滾筒烘干機處理能力大,燃料消耗少,干燥成本低。

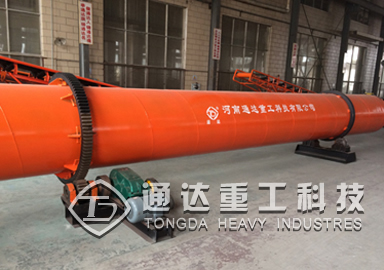

滾筒烘干機主要由回轉體、揚料板,傳動裝置,支撐裝置及密封圈等部件組成。干燥的濕物料由皮帶輸送機或斗式提升機送到料斗,然后經料斗的加料機通過加料管 道進入加料端。加料管道的斜度要大于物料的自然傾角,以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入,載熱 體由低端進入,與物料成逆流接觸,也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中, 直接或間接得到了載熱體的給熱,使?jié)裎锪系靡愿稍,然后在出料端?jīng)皮帶機或螺旋輸送機送出。
型號 (mm) | 傾斜度 (%) | 轉速 (r/min) | 進氣溫 (℃) | 功率 (kw) | 生產能力 (t/h) | 重量 (t) |
Ф600x6000 | 3-5 | 3-8 | ≤700 | 3 | 0.5-1.5 | 2.9 |
Ф800x8000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.0 | 3.5 |
Ф800x10000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.5 | 4.5 |
Ф1000x10000 | 3-5 | 3-8 | ≤700 | 5.5 | 1.0-3.5 | 5.6 |
Ф1200x10000 | 3-5 | 3-8 | ≤700 | 7.5 | 1.8-5 | 14.5 |
Ф1200x12000 | 3-5 | 3-8 | ≤700 | 11 | 2-6 | 14.8 |
Ф1500x12000 | 3-5 | 2-6 | ≤800 | 15 | 3.5-9 | 17.8 |
Ф1800x12000 | 3-5 | 2-6 | ≤800 | 18 | 5-12 | 25 |
Ф2200x12000 | 3-5 | 1.5-6 | ≤800 | 18.5 | 6-15 | 33 |
Ф2200x18000 | 3-5 | 1.5-6 | ≤800 | 22 | 10-18 | 53.8 |
Ф2200x20000 | 3-5 | 1.5-6 | ≤800 | 30 | 12-20 | 56 |
Ф2400x20000 | 3-5 | 1.5-5 | ≤800 | 37 | 18-30 | 60 |
Ф3000x20000 | 3-5 | 1.5-5 | ≤800 | 55 | 25-35 | 78 |
Ф3000x25000 | 3-5 | 1.5-5 | ≤800 | 75 | 32-40 | 104.9 |
